Le menu déroulant "Orientation":
Ce bouton est employé pour indiquer au programme l'orientation du
cristal en vue de faire une simulation de cliché. L'orientation
peut être donnée suivant deux options:

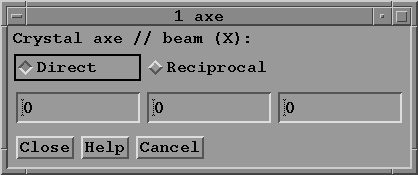

"1 axis":
Le choix de cette option amène au menu suivant:
dans lequel vous devez préciser les indices de la direction
cristallographique dirigée vers la source de rayons X. Cette
direction peut être une direction de l'espace direct si vous
activez le bouton "Direct" ou une direction de l'espace réciproque
(c'est à dire la normale à un plan direct) si
vous activez le bouton "Reciprocal".
Cliquez sur le bouton "Close" pour refermer ce menu.

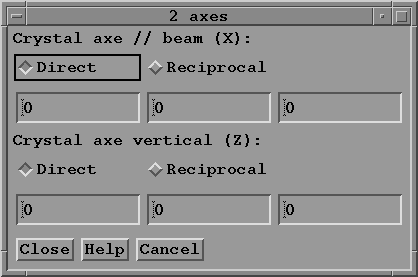

"2 axes":
Dans cette option vous précisez complètement
l'orientation du cristal. Elle amène au menu suivant:
dans lequel vous devez donner les indices de la direction
cristallographique dirigée vers la source de rayons X, et ceux
de la direction cristallographique dirigée selon la verticale OZ.
Ces directions peuvent être des directions de l'espace direct ou
de l'espace réciproque, suivant que vous activez les boutons "Direct"
ou les boutons "Reciprocal".
Cliquez sur le bouton "Close" pour refermer ce menu.
Ce bouton est à sélectionner lorsque,
l'orientation du cristal étant connue (donnée
par l'utilisateur ou résultat d'une procédure
d'indexation), on désire faire subir une ou plusieures rotations
au cristal. Attention: les rotations sont toujours indiquées par
rapport à la position initiale du cristal.

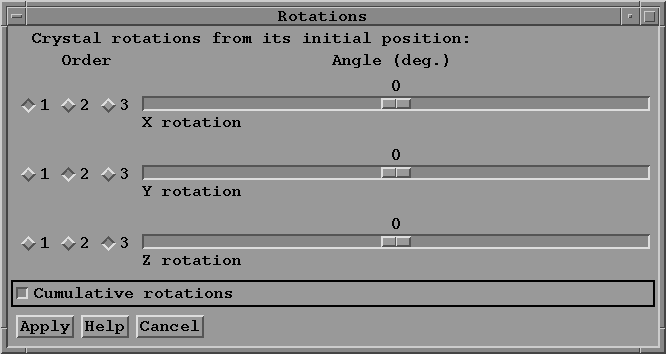

Le menu qui apparait est le suivant:
Les chiffres à gauche permettent de fixer l'ordre dans lequel
les rotations seront effectuées.
Les curseurs servent à donner les valeurs des angles
en degrés.
Puis, suivant que l'appareil sur lequel est fixé le cristal
est capable de faire des rotations cumulatives ou indépendantes,
vous activez ou non le bouton "Cumulative rotations".
Enfin vous appliquez ces rotations en cliquant sur le bouton
"Apply".
Vous pourrez ensuite effectuer une nouvelle simulation.
On sélectionne ce bouton lorsque, l'orientation du cristal
étant connue (donnée par l'utilisateur ou
résultat d'une procédure d'indexation),
on désire aligner une direction cristalline particulière
avec un axe du repère de l'appareil (généralement
OX dirigé suivant le faisceau de rayons X).

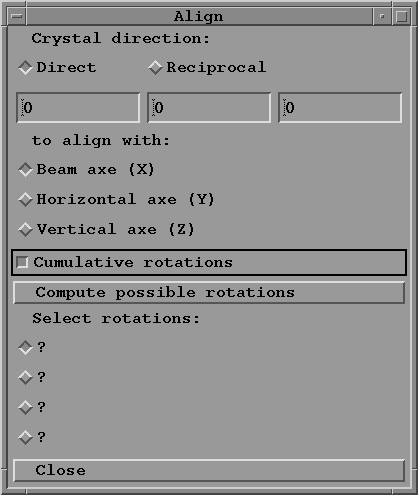

Le menu ci-dessous s'affiche alors:
D'abord il faut préciser les indices de la direction
cristallographique à aligner. Cette direction peut
être une direction de
l'espace direct si vous activez le bouton "Direct"
ou une direction de l'espace réciproque
(c'est à dire la normale à un plan direct)
si vous activez le bouton "Reciprocal".
Ensuite on doit sélectionner l'axe du repère
de l'appareil suivant lequel
on veut aligner la direction cristallographique, en cliquant sur
son nom.
Puis, suivant que l'appareil sur lequel est fixé le cristal
est capable de faire des rotations cumulatives ou indépendantes,
vous activez ou non le bouton "Cumulative rotations".
Enfin, en pressant le bouton "Compute possible rotations",
le programme propose quatre solutions possibles. Vous pouvez choisir celle
qui vous convient en cliquant dessus, pour effectuer ensuite
une simulation si vous le désirez.
Cliquez sur le bouton "Close" pour refermer ce menu.
